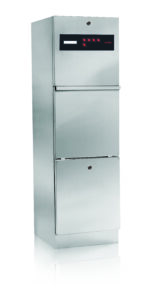

Myjnia służąca do mycia i dezynfekcji naczyń sanitarnych. Urządzenie ma zastosowanie w domach opieki, małych klinikach i oddziałach szpitalnych, gdzie potrzebne jest proste i kompaktowe urządzenie.
Dopracowana konstrukcja, zmniejszone wymiary i zaawansowana technologia zgodna z normą ISO EN-ISO 15883-1 i -3500.

Montowana na podłodze, dostosowana do odpływówściennych jak również podłogowych. Dezynfekcjatermiczna z wbudowanym bojlerem.
Wymiary (mm) 450 x 500 x 1500 (szer. x gł. x wys.)

WYKONANIE:
W całości ze szczotkowanej stali nierdzewnej AISI 304. Komora myjąca wykonana z głęboko tłoczonej stali nierdzewnej AISI 304 z zaokrąglonymi krawędziami.

DRZWI KOMORY:
Uchylne drzwi przednie z rozwiązaniem typu „taca” do zbierania wszelkich płynów, które mogą wydostać się podczas załadunku mytych przedmiotów
- Konstrukcja z podwójnymi ścianami, z izolacją termo-akustyczną, hermetycznie uszczelniona dzięki silikonowej uszczelce krawędziowej
- Blokada drzwi: System blokady zapobiegający otwarciu drzwi podczas cyklu pracy i w przypadku alarmu.

SYSTEM BLOKADY DRZWI KOMORY
- Podwójne zabezpieczenie przed otwarciem drzwi (drzwi ręczne): urządzenie blokujące, które zapobiega otwarciu drzwi podczas całego cyklu pracy oraz bezpieczne przerwanie działania w przypadku niezamierzonego otwarcia drzwi.
- URZĄDZENIE ZABEZPIECZAJĄCE ZAKOŃCZENIE CYKLU DEZYNFEKCJI: użytkownik jest informowany o każdym przerwaniu cyklu za pomocą komunikatu na wyświetlaczu (w tym o awariach zasilania), a po 20 sekundach przerwany cykl rozpoczyna się automatycznie od początku
- W przypadku nieosiągnięcia ustawionej żądanej dezynfekcji: komunikat zostanie wyświetlony, a drzwi pozostaną zablokowane, tak aby dostęp do wsadu nie był możliwy, aby zapobiec zanieczyszczeniu operatora

KOMORA
- Komora mycia jest wykonana ze stali nierdzewnej AISI 304 głęboko tłoczonej z zaokrąglonymi krawędziami i gniazdem DN90 dla syfonu w zestawie
- Izolowana materiałem dźwiękochłonnym i termicznym
- Wymiary szer. 400 x gł. 300 x wys. 550 mm
- DCS (Drain Control System) Urządzenie zabezpieczające, które uniemożliwia korzystanie z maszyny, jeśli syfon odpływowy jest zatkany.

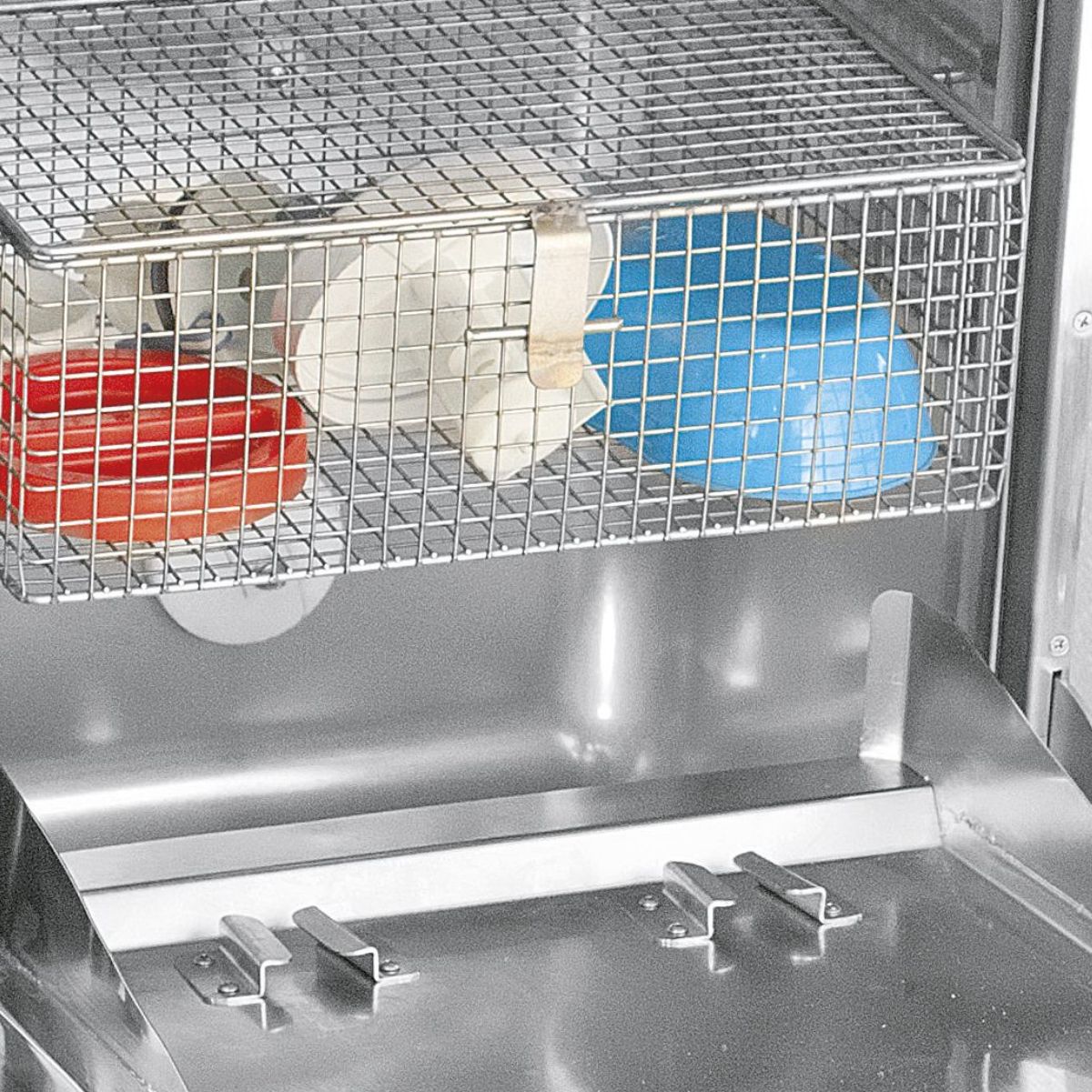

SYSTEM DYSZ MYJĄCYCH
Łącznie 17 dysz:
- 1 dysza obrotowa o dużym promieniu do mycia głównego i wnętrza pojemników
- 9 dysz stałych do mycia wnętrza butelek na mocz i zewnętrznych powierzchni pojemników
- 7 dysz obrotowych o mniejszym promieniu do mycia zewnętrznych powierzchni pojemników

SYSTEM POMPY MYJĄCEJ
- Zbiornik na wodę wykonany ze stali nierdzewnej AISI 304, izolowany akustycznie, wyposażony w 2 różne regulatory poziomu wody
- System hydrauliczny z certyfikatem DVGW, zaprojektowany w celu odizolowania systemu rur wody zgodnie z normą europejską DIN EN 1717
- Elektryczna pompa podnosząca ciśnienie 0,79 kW z nowym monitorowanym systemem mycia, ENC (Electronic Nozzle Control) wraz z zaworami elektromagnetycznymi podłączonymi do dysz w komorze mycia, dla optymalnego zarządzania łatwymi do personalizacji programami: Zużycie wody zmniejsza się o połowę, co prowadzi do znacznego obniżenia kosztów operacyjnych i lepszej wydajności mycia
- Walidacja mycia: jest wykonywana automatycznie przez urządzenie elektroniczne, które natychmiast zatrzymuje cykl, jeśli woda nie dopływa do dysz myjących podczas fazy mycia i płukania (zgodnie z normą EN 15883 p.1-3).

ELEKTRONICZNY SYSTEM STEROWANIA
- Elektroniczna jednostka sterująca z 24-woltowym i reprogramowalnym systemem mikroprocesorowym
- Port USB do podłączenia do komputera osobistego lub PCM w celu aktualizacji oprogramowania, archiwizacji pamięci ostatnich 10 000 cykli i statystyk błędów, zarządzania automatyczną diagnostyką, a także do ciągłego monitorowania funkcji higienicznych podczas cyklu.

INTERFEJS wyposażony w:

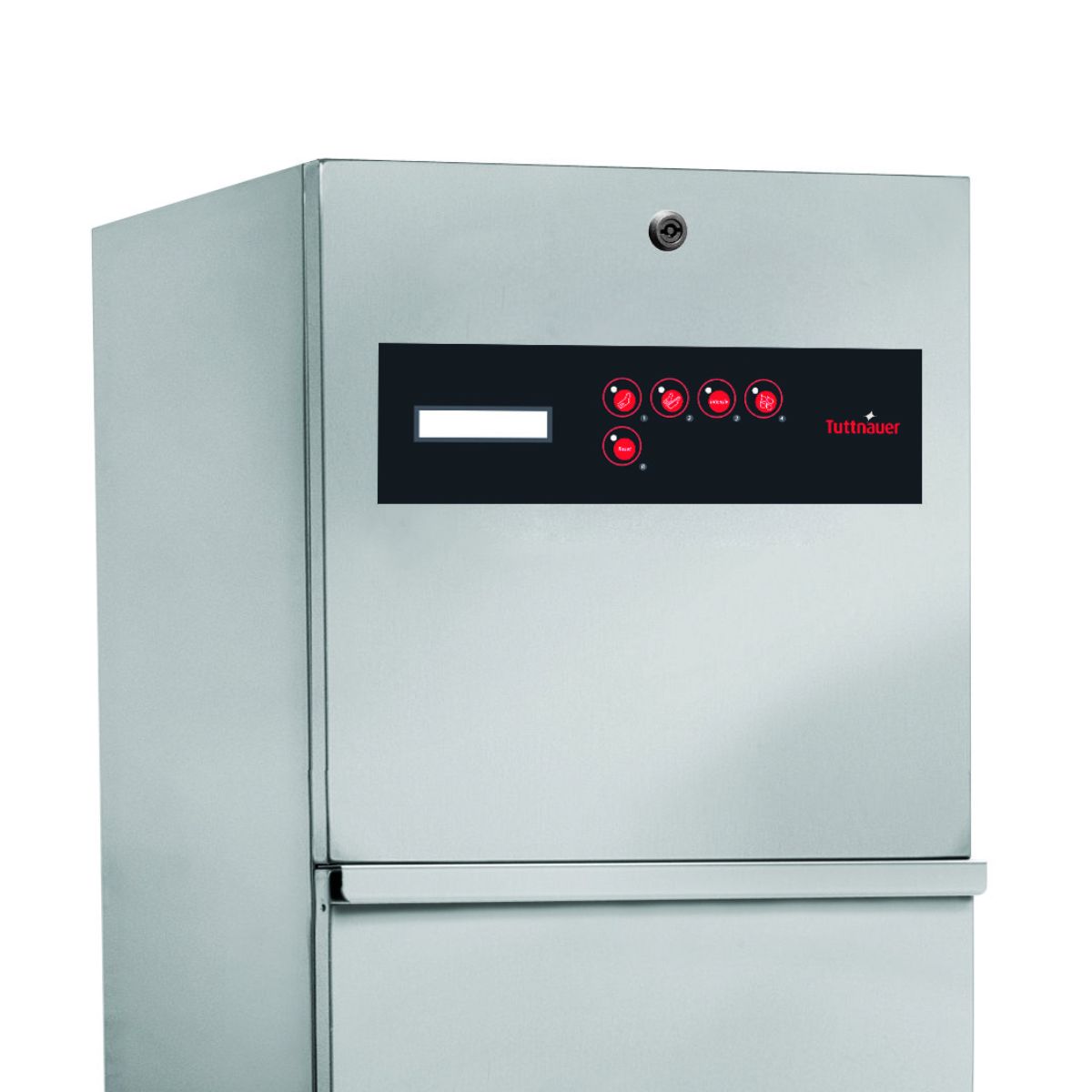

- HHMI (Easy Human Machine Interface): Klawiaturę sterującą z wyświetlaczem graficznym pokazującym wszystkie wybrane fazy programu, temperaturę obecną w komorze podczas całego cyklu, poszczególne fazy cyklu, komunikaty alarmowe z instrukcją konserwacji, wartość „A0”, rysunki objaśniające proces pracy oraz wskazanie czasu pozostałego do końca cyklu
- 3 programy standardowe: EKONOMICZNY, STANDARDOWY I INTENSYWNY
- Dodatkowy program na specjalne życzenie klienta
- Program kosza wielofunkcyjnego (opcja)
- Program HDS (High Disinfection System - opcja) do mycia i dezynfekcji innych naczyń i pojemników, które nie mogą być myte w kstandardowym koszu
Proces programu mycia zgodnie z EN ISO 15883-1/3
1. Płukanie zimną wodą
2. Płukanie ciepłą wodą (ciepła woda + detergent)
3. Ogrzewanie komory myjącej
4. Dezynfekcja przez co najmniej 1 minutę w temperaturze 80°C do osiągnięcia wartości Ao = 60 (z możliwością zwiększenia)
5. Chłodzenie gorącą wodą automatycznie dezynfekowaną podczas procesu bezpośrednio przed płukaniem komory myjącej (DWC: Disinfected Water Cooling)
6. Empty Total System (ETS) automatyczne opróżnianie wody znajdującej się w pompie wodnej, zbiorniku i rurach

DEZYNFEKCJA TERMICZNA ZE ZINTEGROWANYM BOJLEREM NA CIEPŁĄ WODĘ
Temperatura dezynfekcji w komorze myjącej jest osiągana przez samoczynnie generowaną ciepłą wodę
- Mały bojler 3,2 kW wyposażony w: monitor poziomu wody, zapobiegający uruchomieniu w przypadku braku wody,
Wewnętrzna sonda kontrolująca i monitorująca temperaturę oraz termostat zabezpieczający przed przegrzaniem
- Wyjście strumienia ciepłej wody z dysz myjących w celu optymalizacji dezynfekcji
- Kontrola temperatury dezynfekcji przez sondę detekcji PT1000 w komorze mycia, która wyświetla minimalną temperaturę wykrytą w komorze mycia
- „Blokada bezpieczeństwa” w przypadku nieosiągnięcia zadanej dezynfekcji drzwi pozostają zablokowane, aby uniemożliwić dostęp do załadunku i zapobiec zanieczyszczeniu operatora
- Obliczanie wartości dezynfekcji „A0”: Podczas „etapu dezynfekcji” urządzenie wyświetla osiągniętą częściową wartość A0, dzięki czemu należy ją zweryfikować z warunkami dezynfekcji zgodnie z normą EN ISO 15883-1 / 3 (A0 > 60)

POMPA DOZUJĄCA ŚRODEK ZMIĘKCZAJĄCY
- System pompy dozującej wraz z monitorowaniem poziomu i dozowaniem regulowanym z klawiatury sterującej do automatycznego dozowania produktu zmiękczającego wodę
- W komplecie z elektrycznym urządzeniem sterującym sygnalizującym wyciek płynu z pompy dozującej
- Urządzenie jest wyposażone w przepływomierz do monitorowania prawidłowej ilości płynu używanego podczas cyklu. W przypadku wystąpienia problemu cykl zostanie przerwany, a na wyświetlaczu pojawi się odpowiedni ALARM zgodnie z normą EN ISO 15883-1 / 3 p.4.2.2 i 4.2.3.

ZINTEGROWANE URZĄDZENIA DO UTRZYMANIA HIGIENY
- ETS (Emptying Total System): Urządzenie do automatycznego opróżniania całej wody obecnej na końcu każdego cyklu z pompy wodnej, zbiornika wody i rur w celu zapewnienia braku skażenia mikrobiologicznego wewnątrz maszyny. Zgodnie z normą EN ISO 15883-1 5.3.2.1 & 5.5.1.1
- SDS (Self Disinfection of System): Samoczynne uruchomienie, podczas czuwania, z programem dezynfekcji po 24 godzinach od ostatniego cyklu. System ten pozwala zapewnić brak drobnoustrojów wewnątrz rur, pomp, zaworów itp. Zgodnie z normą EN ISO 15883-1 5.3.1.
- DWC (dezynfekowane chłodzenie wodne): Po fazie dezynfekcji, woda z końcowego płukania jest automatycznie dezynfekowana w bojlerze gorącej wody, aby zapewnić brak skażenia mikrobiologicznego zgodnie z normą EN ISO 15883-1 5.3.2.5
- Port wejściowy umożliwiający wprowadzenie czujników temperatury do komory w celu okresowych audytów przez użytkownika zgodnie z wymaganiami normy EN ISO 15883-1 5.1.11.

PRZYŁĄCZA
- Zasilanie elektryczne: o mocy znamionowej 4050W, napięcie zasilania trójfazowe 400V 3N+G 50-60 Hz lub jednofazowe 230V ~ 50- 60 Hz, włącznik ON-OFF
- Przyłącze wody 3/4''G węże do ciepłej i zimnej wody w komplecie z filtrami i zaworem odcinającym
- Przyłącze odpływu DN 100 do ściany lub do podłogi - odpływ DN90

SYSTEM KOSZY
- Kosz do umieszczenia mytych przedmiotów, mocowany do wewnętrznej strony drzwi za pomocą złącza bagnetowego w celu szybkiej wymiany na kosz do innych pojemników
- Urządzenie jest wyposażone w kosz, który umożliwia opróżnianie podczas zamykania drzwi, a następnie mycie i dezynfekcję: 1 kaczki i 1 basenu z pokrywą lub 3 kaczek bez wcześniejszego opróżniania lub różne kombinacje z miskami nerkowatymi, butelkami do dobowej zbiórki moczu, misek, wiader itp.

OPCJE:
ACS (Air Cooling System) FILTR HEPA H14
- Po fazie dezynfekcji zimne przefiltrowane powietrze (HEPA 14) zostanie wprowadzone przez wentylator do komory myjącej w celu obniżenia temperatury, skroplenia gorącej pary wodnej i częściowego osuszenia pojemników, aby uniknąć efektu aerozolu dla operatorów.

POMPA DOZOWANIA DETERGENTU
- Do automatycznego dozowania detergentu podczas fazy płukania ciepłą wodą. W komplecie z monitorowaniem poziomu w pojemniku i dozowaniem regulowanym z klawiatury sterującej. Kontrola wycieku płynu z pompy zatrzymuje maszynę. Wyposażony w przepływomierz do monitorowania prawidłowej ilości płynu używanego podczas cyklu. W przypadku wystąpienia problemu cykl zostanie przerwany, a na wyświetlaczu pojawi się odpowiedni komunikat ALARM Zgodnie z normą EN ISO 15883-1 / 3 p.4.2.2 i 4.2.3.

HDS (High Disinfection System)
- Specjalny program dezynfekcji i pompa natryskowa przeciwko CLOSTRIDIUM DIFFICILE. Program przetestowany i zatwierdzony przez niemiecki Uniwersytet w Bonn. W komplecie z monitorowaniem poziomu w kanistrze i dozowaniem regulowanym z klawiatury sterującej.

KOSZ WIELOFUNKCYJNY
- Kompletna aplikacja (z zaworem elektromagnetycznym, podłączeniem wody do kosza na ramiona myjące) do mycia i dezynfekcji innych przyborów i pojemników, których nie można myć w standardowym koszu na baseny i butelki na mocz. Możliwe jest mycie i dezynfekcja do 8 butelek lub misek nerkowatych w normalnym cyklu 7 minut, dzięki wymiarom 420x260x240 mm.
